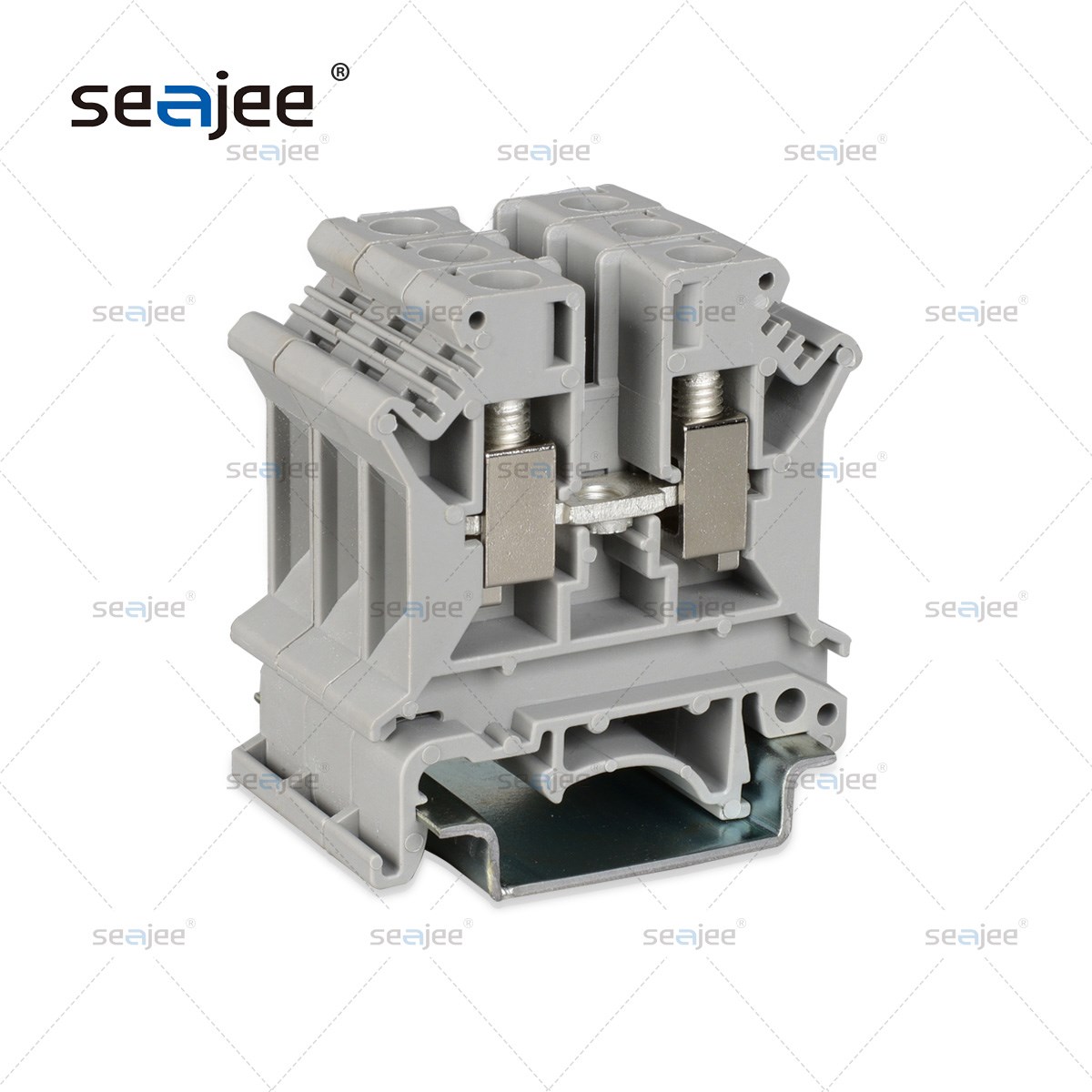

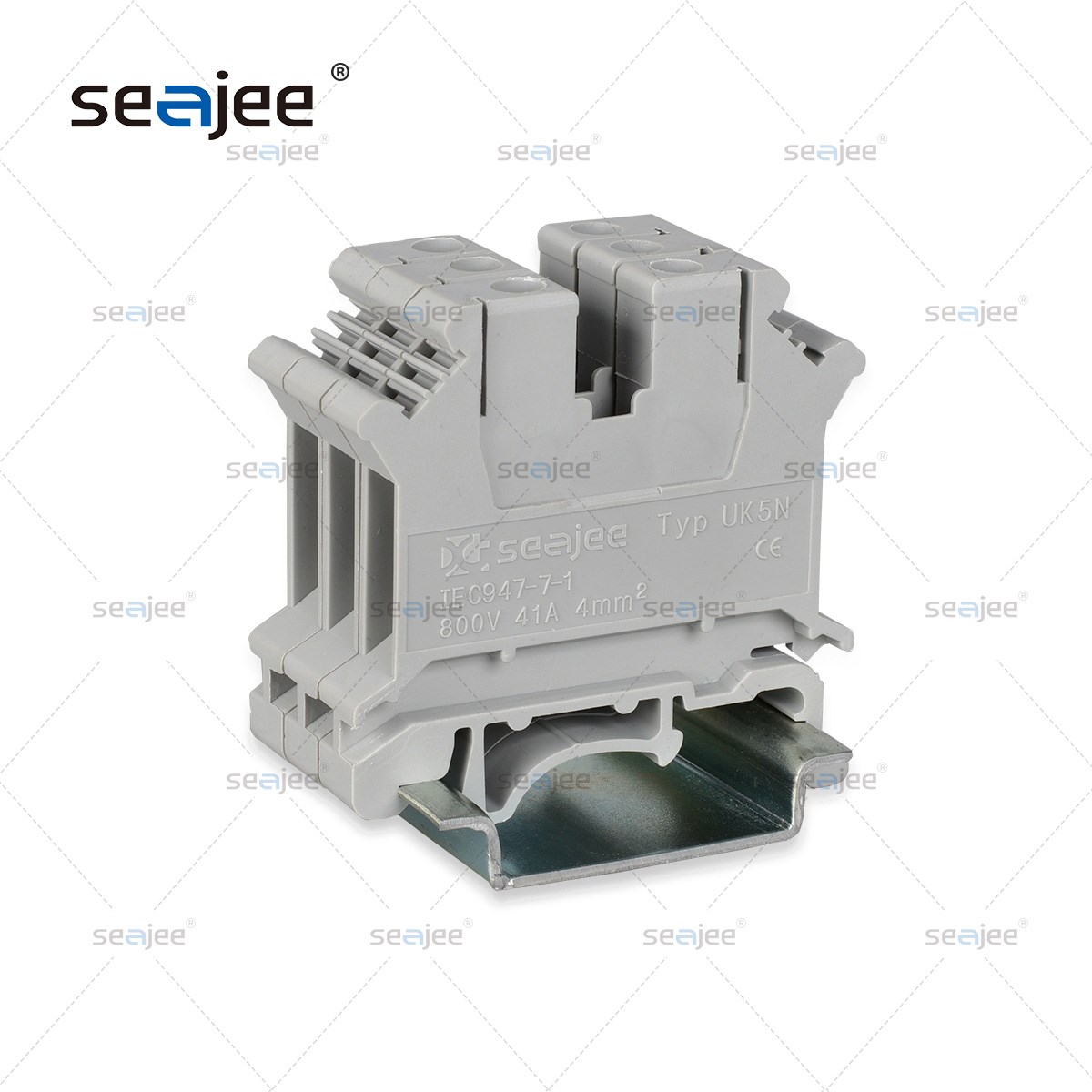

UK5N接線端子采用框式螺釘接線結構，經過獨特的設計可廣泛用于各種線纜的連接和電流的分配。UK5N導軌式接線端子接線能力為0.25-4平方毫米，其對應接地型號為USLKG5產品采用通用擋板和導軌和固定件，標記采用ZB6可根據實際情況印刷不同的符號。安裝采用自動裝配機完成，人工檢測輔助，產品質量上乘。
UK5N接線端子在實際運用中采用框式螺釘接線結構，接線范圍最小0.25平方毫米，最大4平方毫米。在配電柜和自動化系統中常用于信號線和控制線的連接，獨特的設計使得端子之間可采用中心式短接件連接或者使用EB系列端子邊插件進行連接，在電纜連接中非常實用。

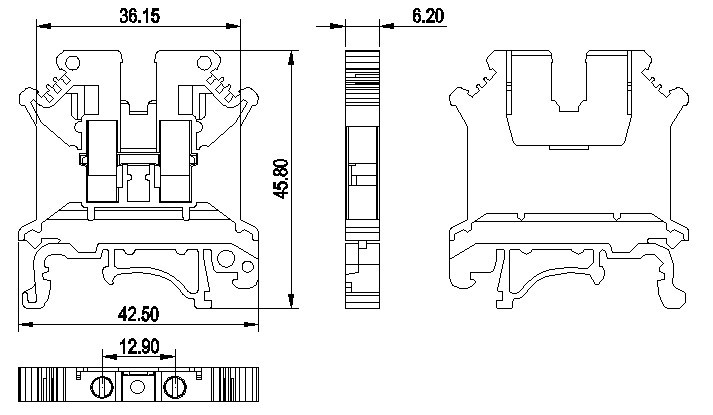

產品圖紙：
參數列表：
| 產品國際標準： | IEC60947-1 | GB14048 | ||
| 額定電壓電流： | 690V（伏特） | 41A（安培） | ||
| 標準接線范圍： | 最小線徑0.25mm | 最大線徑4mm | ||
| 接觸體材質： | 黃銅H62（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅） | |||
| 絕緣體材質： | PA66工程塑料 | |||
| 阻燃等級： | 94-V-0 | |||
| 產品標準尺寸： | 厚度 6.2mm | 寬度42.5mm | 高度 47mm | |
配件列表：
| UBE/D端子標記座，用于在導軌上端子的標記是識別號的書寫。 | KLM-A用于接線端子使用的時候用在中間的分組標記，用在固定件的中間安裝和標記識別。 | 標記條ZB6專業設計于UK2.5B系列端子和UK5N使用，在通常的情況下可以使用空白標記書寫或者使用印字1-100字符，特殊字符可定做。 | E/UK通用端子終端固定件，用于端子的首尾起到固定端子的作用，通常在一組中使用兩個。 | |
| D-UK4/10用于產品末端封閉端子裸露的金屬部分，保護端子不被氧化。 | TS-K專業設計用于UK接線端子的中間隔開端子與端子之間的聯系，主要用于在使用中心式連接件的時候起到絕緣效果。 | ATP-UK端子分組隔板用于在使用不同端子時候間隔和分斷端子與端子之間的聯系，也可起到間隔分組的效果。 | 導軌1.0系列用于接線端子的安裝與固定，在一般系列的導軌式接線端子中通常使用的是DZ47系列導軌，厚度1.0mm，寬度35mm，長度一米。通常的材質選用鋁或者鐵度五彩. | |
| EB10-6邊插式端子短接件用于UK5N系列接線端子的短接和連接，可根據具體情況剪短使用，可用于兩位到十位之間所有端子的連接。 | FBI10-6中心式端子短接件，專業設計用于UK5N接線端子相互之間的短路連接，根據不同的情況可選用2-10位分別連接。 | |||
