UKK3

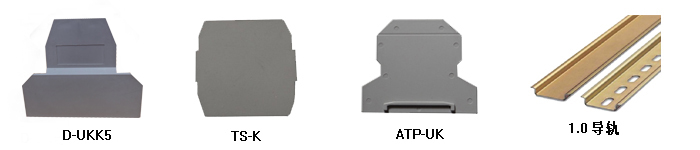

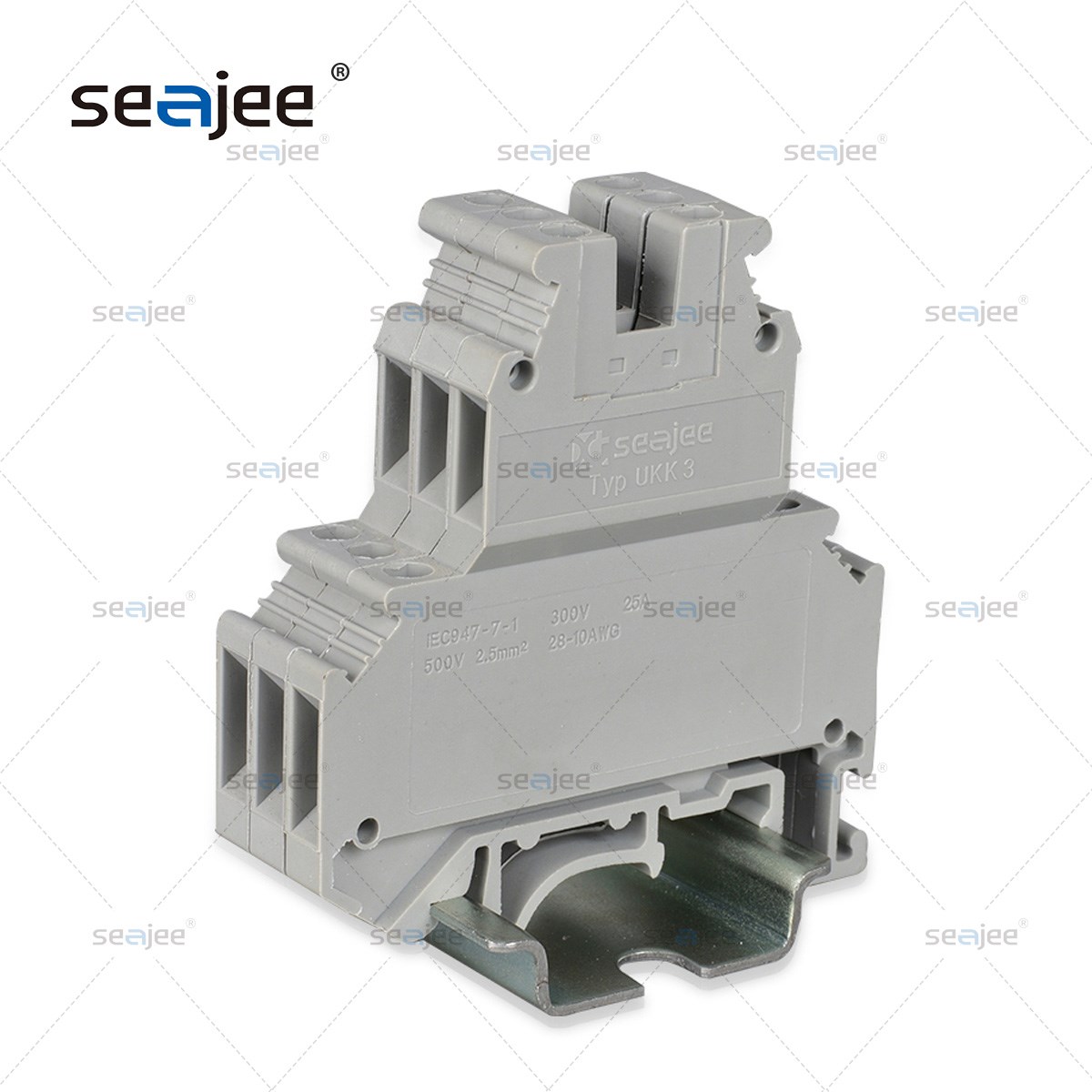

UKK3雙層接線端子產品厚度5.2毫米，高度60毫米，寬度56毫米。產品采用雙層四接線孔設計，能夠?qū)崿F(xiàn)雙線路二次接線。使用橋接件規格FBI10-5,標記條規格ZB5。外殼為阻燃尼龍，導體采用H62高品質黃銅，紫銅導體可定制。安裝采用35毫米寬度鐵質導軌或者鋁合金導軌，高度為7.5毫米，安裝螺釘孔徑為M6。

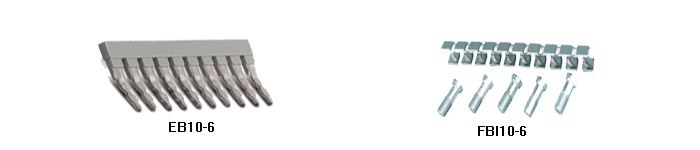

詳細介紹: UKK3雙層接線端子用于2.5平方線的二次連接。生產工藝中可以使用兩種壓線框，UK2.5B和UK3N均可使用，因?yàn)樵谶@個型號中接線面積都是2.5平方，不同點在于這兩種壓線框的厚度，UK3N厚度比UK2.5B薄，長度上相當。上層使用的導體部分為UK3N的橫條。而通常在配合使用的時候用UK2.5B壓線框。螺釘為M3*11。第二層使用的是特殊設計的導體。右邊部分有特殊的連接孔，用端子之間的短接。使用的橋接件為FBI10-5。

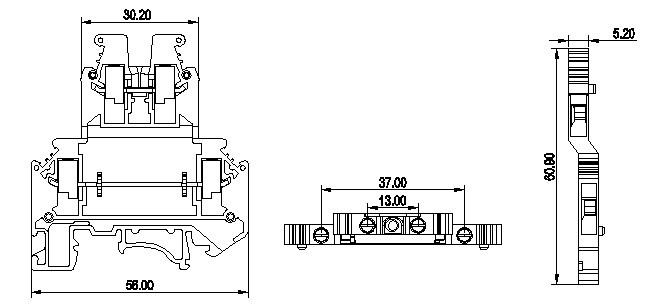

產品圖紙：

參數列表：

產品國際標準：	IEC60947-1		GB14048
額定電壓電流：	300V（伏特）		25A（安培）
標準接線范圍：	最小線徑0.2mm		最大線徑4mm
接觸體材質：	黃銅H62（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅）
絕緣體材質：	PA66工程塑料
阻燃等級：	94-V-0
產品標準尺寸：	厚度 5.2mm	寬度56mm	高度60.7mm
