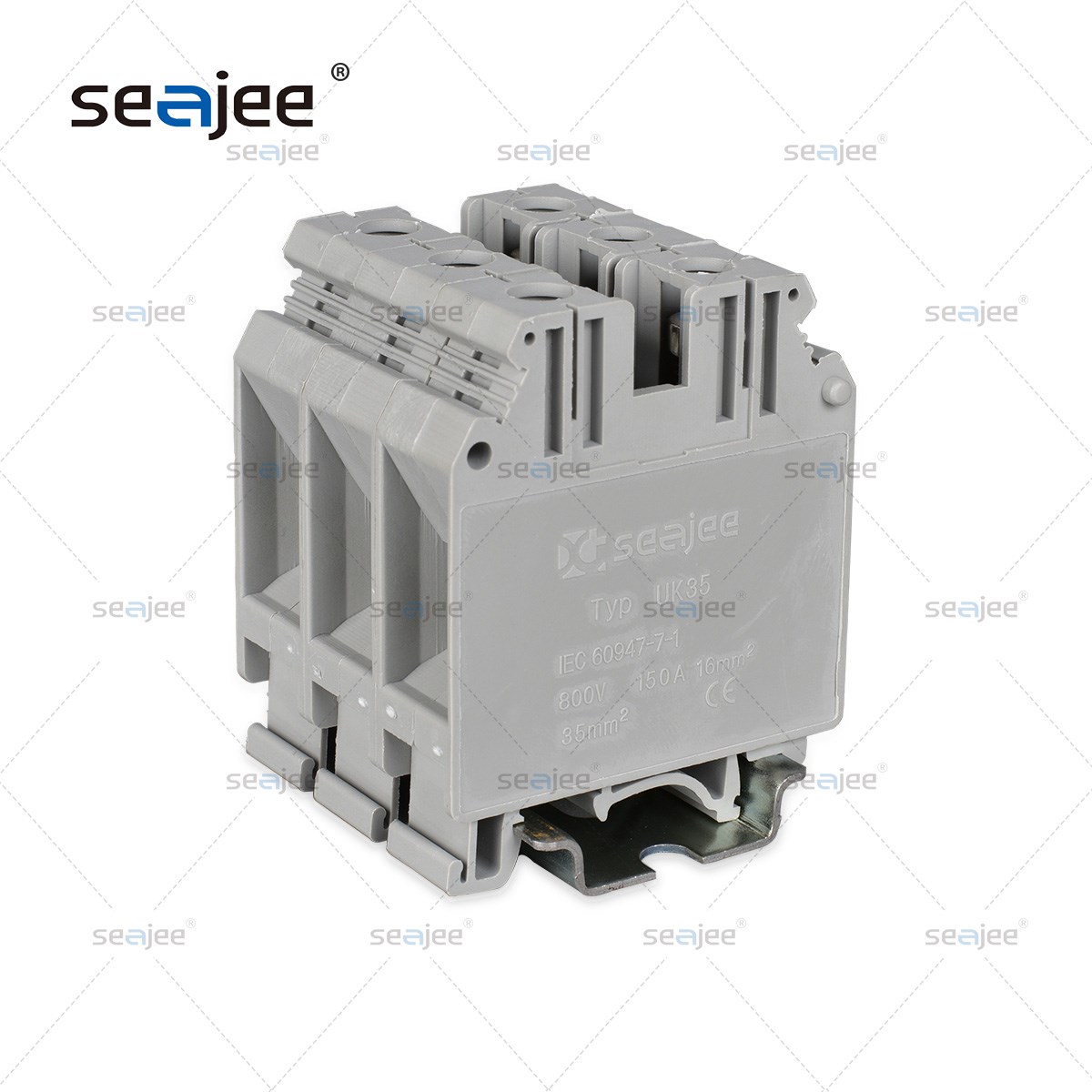

UK35N

UK35N接線端子用于各種不大于35平方毫米線纜的連接，在電力控制系統中主導電流和信號的傳導。

UK35N 接線端子采用全封閉式設計，使用最大號接線端子中心式短接件FBI12-15，在實際的可承受的電流達到了125A，屬于大電流系列接線端子，在卡腳的設計方面并不采用一體式設計，而分為三個部分進行組合，在銅件的設計中同樣采用的是沖床沖壓一次成形，在裝配和使用中便捷。

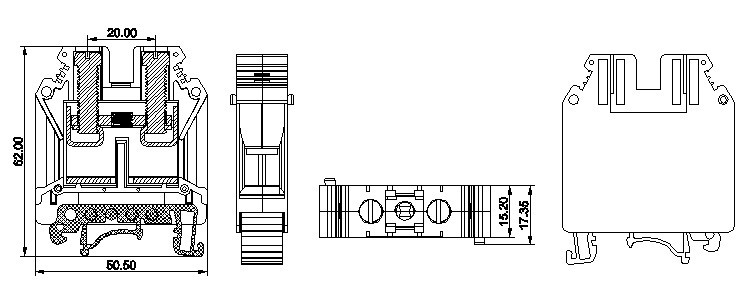

產品圖紙：

參數列表：

產品國際標準：	IEC60947-1		GB14048
額定電壓電流：	800V（伏特）		125A（安培）
標準接線范圍：	最小線徑0.25mm		最大線徑10mm
接觸體材質：	黃銅H62（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅）
絕緣體材質：	PA66工程塑料
阻燃等級：	94-V-0
產品標準尺寸：	厚度15.2mm	寬度55mm	高度 62mm

配件列表：

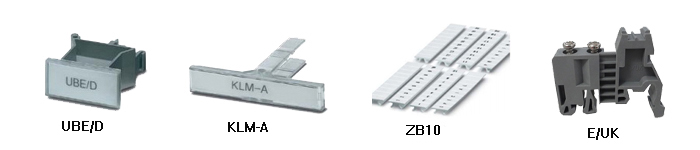

UBE/D端子標記座，用于在導軌上端子的標記是識別號的書寫。

KLM-A用于接線端子使用的時候用在中間的分組標記，用在固定件的中間安裝和標記識別。

標記條ZB10專業設計于UK系列端子使用，在通常的情況下可以使用空白標記書寫或者使用印字1-100字符，特殊字符可定做。

E/UK通用端子終端固定件，用于端子的首尾起到固定端子的作用，通常在一組中使用兩個。

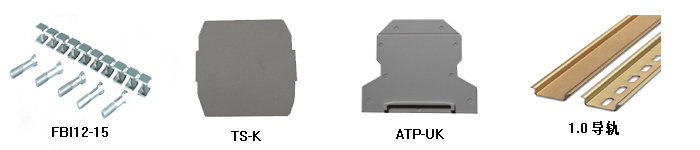

FBI12-15專業設計用于大規格系列接線端子短接，可根據需要剪切2-10位，實現不同數量的端子短接。

TS-K專業設計用于UK接線端子的中間隔開端子與端子之間的聯系，主要用于在使用中心式連接件的時候起到絕緣效果。

ATP-UK端子分組隔板用于在使用不同端子時候間隔和分?jǐn)喽俗优c端子之間的聯系，也可起到間隔分組的效果。

導軌1.0系列用于接線端子的安裝與固定，在一般系列的導軌式接線端子中通常使用的是DZ47系列導軌，厚度1.0mm，寬度35mm，長度一米。通常的材質選用鋁或者鐵度五彩.
