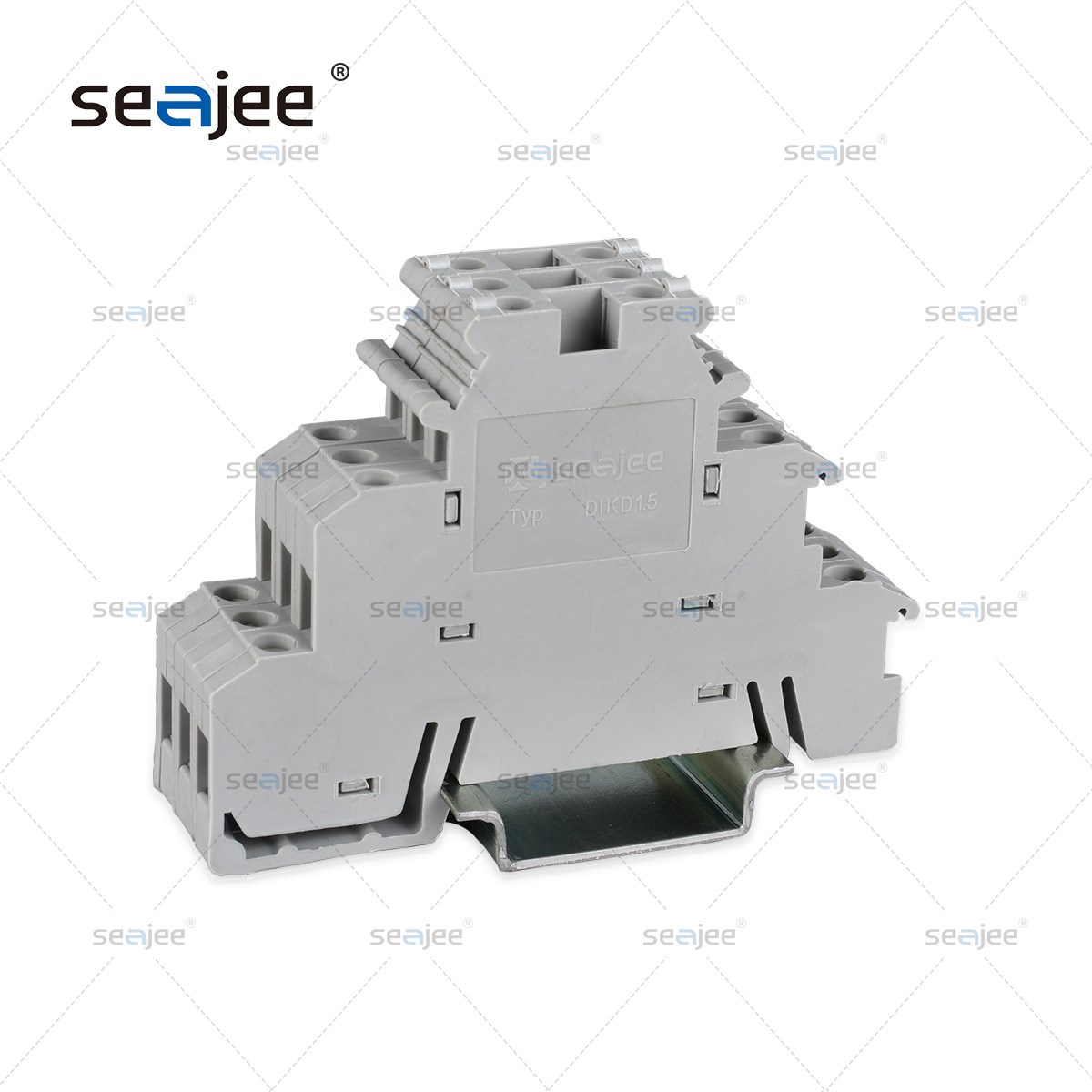

DIKD1.5

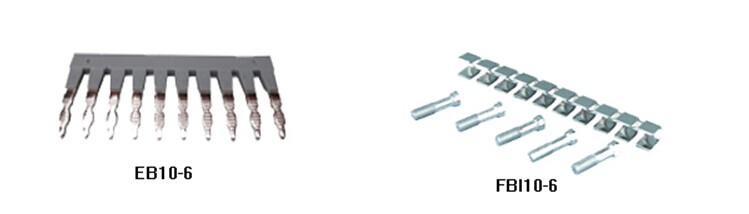

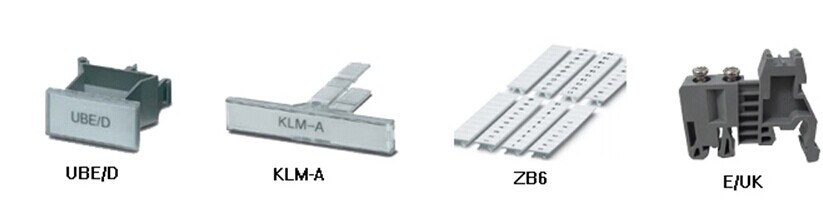

三層接線端子DIKD1.5采用全封閉式設計，可連接三條導線，能夠?qū)崿F(xiàn)頂端線路的橋接。產品厚度6.2毫米，使用橋接件為FBI10-6。標記條為ZB6，上下三層均可標記。

詳細介紹: 感性和容性三線傳感器或者執行器如電磁閥門和電動機在機械制造中的應用越來越廣，為降低接線費用，通常在布置前置的接線盒中對傳感器和執行器進行接線，將它們的正負極通過匯流排分別連接在一起。從而使接線盒和控制柜之間需布信號線和一對正負電源線即可。

三層傳感器輸入端子DIKD1.5的構造符合這種接線方式。

它上層的接線位可標識，用來連接傳感器信號線。傳感器的正負電源則通過可卡在端子上的邊插式橋接件分別接在端子的底層和中層。電位分配是通過饋電端子DIKD1.5來實現的。饋電端子可安裝在端子條的任意位置。它還可同時接一根傳感器信號線。此外它還能作為三線貫通端子使用。

傳感器端子優點：

通過電位分配大大降低接線費用。使用邊插式橋接件省去了普通端子通常要用的螺釘和時間。

參數列表：

產品國際標準：	IEC60947-1		GB14048
額定電壓電流：	250V（伏特）		30A（安培）
標準接線范圍：	最小線徑0.25mm		最大線徑2.5mm
接觸體材質：	黃銅H62（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅）
絕緣體材質：	PA66工程塑料
阻燃等級：	94-V-0
產品標準尺寸：	厚度 6.2mm	寬度72.5mm	高度 54.5mm
