UDK4

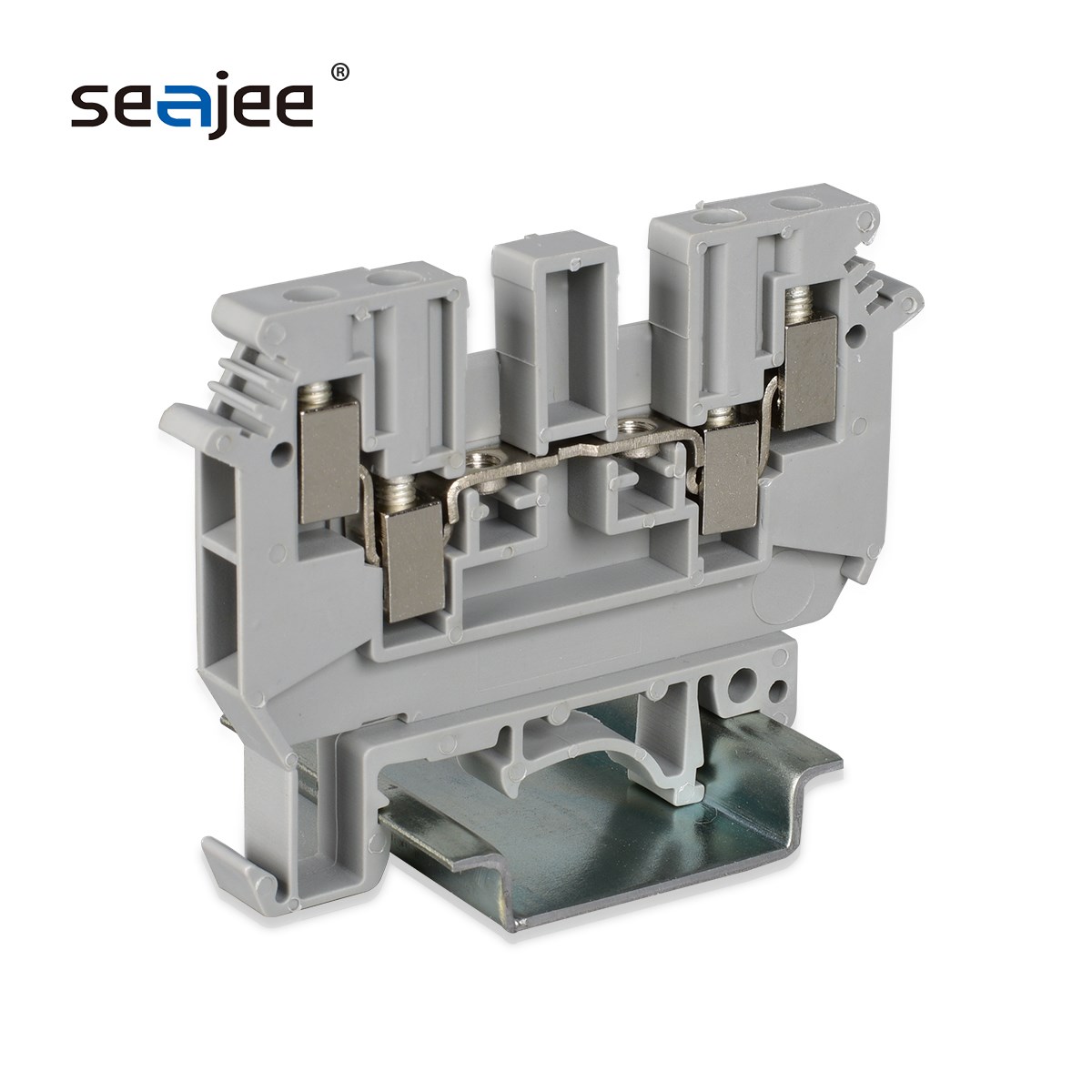

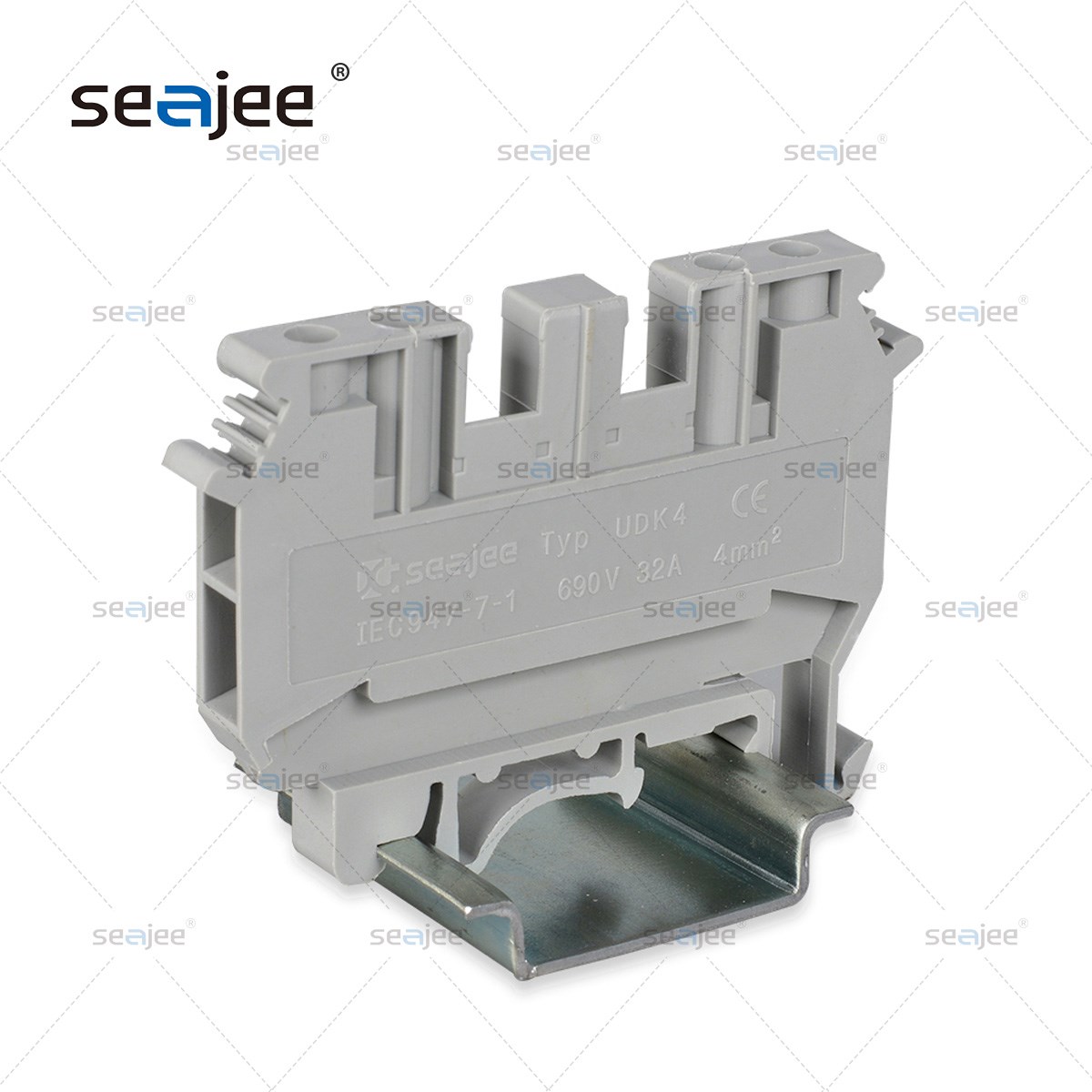

希捷UDK4雙進雙出接線端子采用框式螺釘設計，內部有雙彎折凹槽設計，能夠保證將四個接線孔串聯在一根導線上。接線框采用最大4平方毫米設計，電流過載32A，電壓690V。自鎖螺釘采用的是M3一字螺釘。對應橋接件為FBI10-6，橋接件安裝孔為雙排設計，可實現無限橋接。標記條為ZB6,其它配件信息可參考附件表。

UDK4雙接線端子用于多線并聯使用，在電路接線中可以根據具體需要把兩個線做一個并聯連接。

參數列表：

產品國際標準：	IEC60947-1		GB14048
額定電壓電流：	690V（伏特）		32A（安培）
標準接線范圍：	最小線徑0.25mm		最大線徑4mm
接觸體材質：	黃銅H62（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅）
絕緣體材質：	PA66工程塑料
阻燃等級：	94-V-0
產品標準尺寸：	厚度 6.2mm	寬度64mm	高度47mm

配件列表：

UBE/D端子標記座，用于在導軌上端子的標記是識別號的書寫。

KLM-A用于接線端子使用的時候用在中間的分組標記，用在固定件的中間安裝和標記識別。

標記條ZB6專業設計于UDK4系列端子使用，在通常的情況下可以使用空白標記書寫或者使用印字1-100字符，特殊字符可定做。

E/UK通用端子終端固定件，用于端子的首尾起到固定端子的作用，通常在一組中使用兩個。

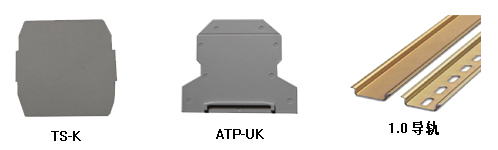

TS-K專業設計用于UDK4接線端子的中間隔開端子與端子之間的聯系，主要用于在使用中心式連接件的時候起到絕緣效果。

ATP-UK端子分組隔板用于在使用不同端子時候間隔和分?jǐn)喽俗优c端子之間的聯系，也可起到間隔分組的效果。

導軌1.0系列用于接線端子的安裝與固定，在一般系列的導軌式接線端子中通常使用的是DZ47系列導軌，厚度1.0mm，寬度35mm，長度一米。通常的材質選用鋁或者鐵度五彩.

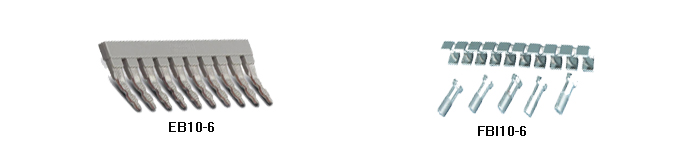

EB10-6邊插式端子短接件用于UDK4系列接線端子的短接和連接，可根據具體情況剪短使用，可用于兩位到十位之間所有端子的連接。

FBI10-6中心式端子短接件，專業設計用于UDK4接線端子相互之間的短路連接，根據不同的情況可選用2-10位分別連接。
