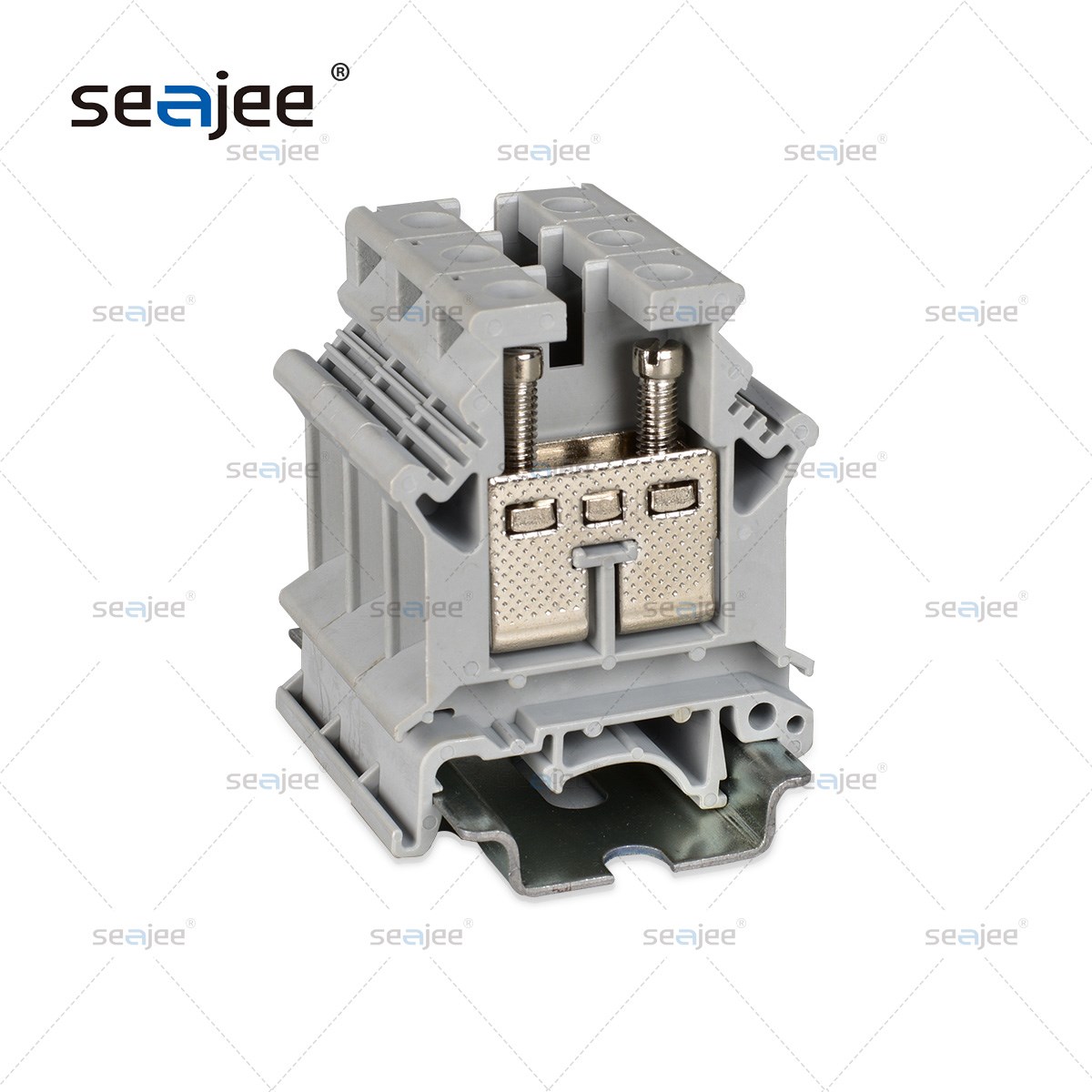

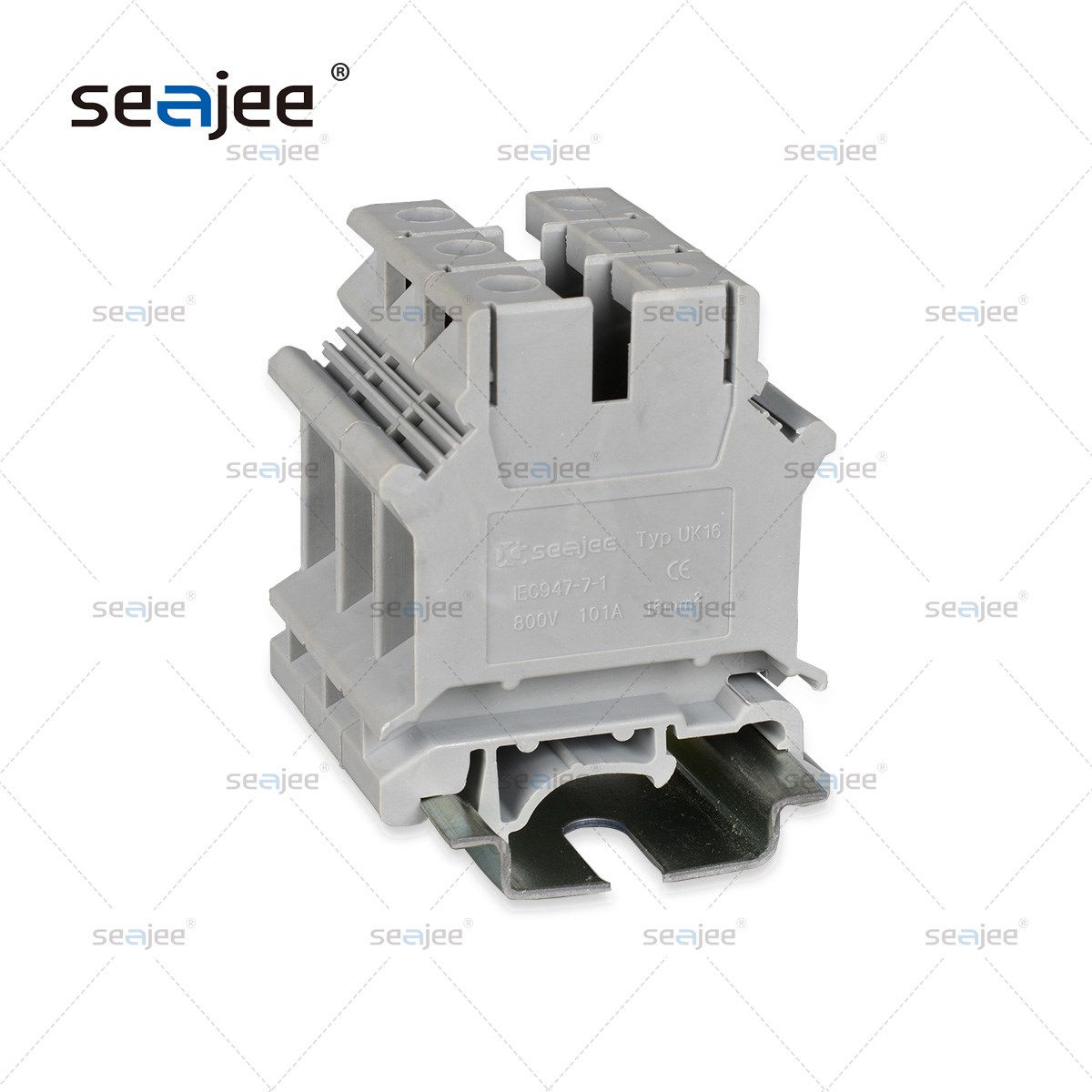

UK16N接線端子用于線纜范圍不大于16平方毫米的線纜連接，在結構中和UK系列其它產品略有不同，高度為54mm，主題結構不再采用螺釘和壓線框分接式，采用沖床一次性壓接成型，安裝和使用中更加便捷。
UK16N接線端子用于線纜范圍不大于16平方毫米的線纜連接，在結構中和UK系列其它產品略有不同，高度為54mm，主題結構不再采用螺釘和壓線框分接式，采用沖床一次性壓接成型，安裝和使用中更加便捷。

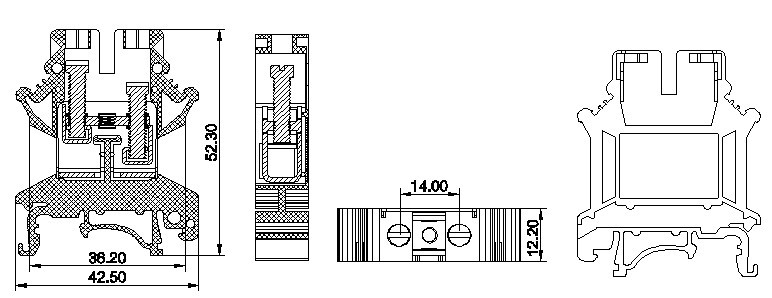

產品圖紙：
參數列表：
| 產品國際標準： | IEC60947-1 | GB14048 | ||
| 額定電壓電流： | 800V（伏特） | 101A（安培） | ||
| 標準接線范圍： | 最小線徑0.25mm | 最大線徑10mm | ||
| 接觸體材質： | 黃銅H62（主體采用黃銅鍍鋅，螺釘采用鐵鍍鋅） | |||
| 絕緣體材質： | PA66工程塑料 | |||
| 阻燃等級： | 94-V-0 | |||
| 產品標準尺寸： | 厚度 12.2mm | 寬度42.5mm | 高度 54mm | |
配件列表：

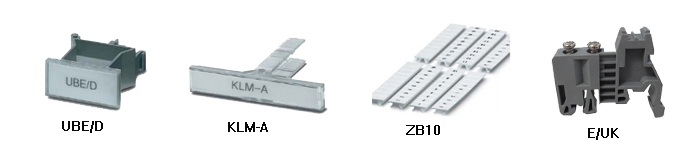

| UBE/D端子標記座，用于在導軌上端子的標記是識別號的書寫。 | KLM-A用于接線端子使用的時候用在中間的分組標記，用在固定件的中間安裝和標記識別。 | 標記條ZB10專業設計于UK系列端子大規格使用，在通常的情況下可以使用空白標記書寫或者使用印字1-100字符，特殊字符可定做。 | E/UK通用端子終端固定件，用于端子的首尾起到固定端子的作用，通常在一組中使用兩個。 | |

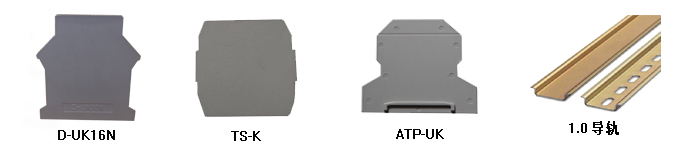

| D-UK16N用于產品末端封閉端子裸露的金屬部分，保護端子不被氧化。 | TS-K專業設計用于UK接線端子的中間隔開端子與端子之間的聯系，主要用于在使用中心式連接件的時候起到絕緣效果。 | ATP-UK端子分組隔板用于在使用不同端子時候間隔和分?jǐn)喽俗优c端子之間的聯系，也可起到間隔分組的效果。 | 導軌1.0系列用于接線端子的安裝與固定，在一般系列的導軌式接線端子中通常使用的是DZ47系列導軌，厚度1.0mm，寬度35mm，長度一米。通常的材質選用鋁或者鐵度五彩. | |

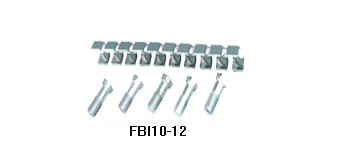

| FBI10-12中心式端子短接件，專業設計用于UK16N接線端子相互之間的短路連接，根據不同的情況可選用2-10位分別連接。 |
